IEC62133 2012電芯和電池組的測(cè)試標(biāo)準(zhǔn)。

包含堿性或者其他非酸性電解液的二次單體電芯和電池（組）：便攜式密封二次單體電芯及由它們制作的用于便攜設(shè)備中的電池（組）的安全要求。
1、范圍
本國(guó)際標(biāo)準(zhǔn)規(guī)定了含堿性或其它非酸性電解質(zhì)的便攜式密封二次電芯和電池（組）（不包括紐扣型電池），在預(yù)期使用和可預(yù)見(jiàn)性濫用情況下的安全性能要求和測(cè)試方法? 2、 引用標(biāo)準(zhǔn)

本標(biāo)準(zhǔn)內(nèi)容引用了下列文件或其中的條款，且在運(yùn)用中是不可或缺的。對(duì)標(biāo)明日期的參考文獻(xiàn)，使用指定的版本。對(duì)未標(biāo)明日期的參考文獻(xiàn)，采用其最新版本（涵蓋任何修訂）。 IEC60050-482，國(guó)際電工術(shù)語(yǔ)——第482章：原單體電池和電池（組）以及二次單體電池和電池（組）
IEC61951-1，含堿性或其它非酸性電解質(zhì)的二次電芯和電池（組）——便攜式密封可充電式單體電芯——第1部分：鎳鎘電池 IEC61951-2，含堿性或其它非酸性電解質(zhì)的二次電芯和電池（組）——便攜式密封可充電式單體電芯——第2部分：鎳氫電池 IEC61960，含堿性或其它非酸性電解液的二次電芯和電池（組）——應(yīng)用于便攜式二次鋰電芯和電池（組）? ISO/IEC指南51，安全反面–標(biāo)準(zhǔn)中涉及到相關(guān)方面的應(yīng)用指南
3、術(shù)語(yǔ)定義 IEC60050-482和ISO/IEC指南51中包含術(shù)語(yǔ)以及下列定義適用于本標(biāo)準(zhǔn)。
3.1 安全
免于不可接受的風(fēng)險(xiǎn)
3.2 風(fēng)險(xiǎn)
傷害和傷害嚴(yán)重性的發(fā)生概率集合
3.3傷害
身體受傷或?qū)θ私】档膿p害或?qū)ω?cái)產(chǎn)的損失或?qū)Νh(huán)境的破壞
3.4 危險(xiǎn)性
傷害的潛在根源
3.5 預(yù)定用途
和供應(yīng)商提供的說(shuō)明書(shū)、操作指南信息一致的產(chǎn)品的使用、處理和服務(wù)
3.6 合理可預(yù)計(jì)的濫用
產(chǎn)品的使用、處理和服務(wù)雖不符合供應(yīng)商提供的使用要求，但他它將產(chǎn)生的結(jié)果可根據(jù)人的行為估計(jì)
3.7 二次單體電池? 通過(guò)直接轉(zhuǎn)換化學(xué)能提供電能的基本單元，它可以包括電極、隔膜、電解液、殼體和端子，并被設(shè)計(jì)為可以對(duì)其充電
3.8 二次電池組
二次單體電池的組裝體，電壓、尺寸、端子排列形式、容量和額定容量為其電性能特征的電能源
3.9 漏液
可見(jiàn)的液體電解質(zhì)流失
3.10 排氣
為防止破裂或爆炸，設(shè)計(jì)一種方法來(lái)釋放電池內(nèi)部過(guò)大的壓力 3.11 破裂
由于內(nèi)部或外部原因造成單體電池殼體或電池組殼體破裂。導(dǎo)致物質(zhì)暴露或溢出，但又不是噴濺而出
3.12 爆炸
事故發(fā)生時(shí)，單體電池的殼體或電池組的外殼猛烈破裂，且主要成分噴射而出
3.13 著火
單體電池或電池組冒出火焰
3.14 便攜式電池
便于隨身攜帶且用于設(shè)備裝置的電池
3.15 便攜式單體電池
用于組裝在便攜式電池中的單體電池
3.16 聚合物單體電芯
用于膠體聚合物電解質(zhì)或固體聚合物電解質(zhì)的電芯，不是液態(tài)電解質(zhì)的。
3.17 額定容量
制造廠商聲明的一個(gè)單體電池在規(guī)定的條件下經(jīng)充電、靜置和在指定測(cè)試下以0.2It A放電至規(guī)定的終止電壓時(shí)所能放出的以C5AH為單位的電池電量
3.18 最大充電限值電壓
由制造商規(guī)定的在電芯操作范圍內(nèi)的最高充電電壓。
3.19最大充電電流
由制造商規(guī)定的在電芯操作范圍內(nèi)的最大充電電流。
4、參數(shù)測(cè)量誤差
相對(duì)于規(guī)定值或?qū)嶋H值，所有控制值或測(cè)量值的準(zhǔn)確度應(yīng)在下述公差范圍內(nèi)
a) 電壓：± 1%
b) 電流：± 1%
c) 溫度：± 2%
d) 時(shí)間：± 0.1%
e) 尺寸：± 1%
f) 容量：± 1%
上述公差包含了所有測(cè)量?jī)x器的準(zhǔn)確度、所采用的測(cè)試技術(shù)方法以及所有其他測(cè)試過(guò)程引入的誤差來(lái)源。
在儀器選擇的輔助方面，選擇模擬儀器可參見(jiàn)IEC60051，選擇數(shù)字儀器可參見(jiàn)IEC60485.在任何一份記錄結(jié)果的報(bào)告中都應(yīng)提供所使用的測(cè)試設(shè)備的詳細(xì)資料。

5、通用的安全性考慮
5.1 常規(guī)
二次單體電池和電池組需要從下面兩種使用情況考慮其安全性能：
1）指定用途；
2）合理的可預(yù)見(jiàn)濫用
單體電池和電池組在設(shè)計(jì)和生產(chǎn)時(shí)，都應(yīng)保證在指定用途和合理的可預(yù)見(jiàn)濫用情況下安全。可預(yù)計(jì)濫用后的單體電池盒電池組接下來(lái)在試驗(yàn)，試驗(yàn)結(jié)果是不能通過(guò)的。在使用時(shí)，無(wú)論如何，它們不能產(chǎn)生重大的危險(xiǎn)。同時(shí)，指定用途的單體電池和電池組不僅應(yīng)安全，且應(yīng)在全部設(shè)計(jì)的應(yīng)用方面都能正常工作。 本標(biāo)準(zhǔn)中可能出現(xiàn)的潛在危險(xiǎn)包括：
a) 著火：
b) 爆裂、爆炸
c) 電解液的泄漏
d) 排氣
e) 在非常高的外部溫度下燃燒
f) 電池組外殼破裂，且內(nèi)部成分暴露在外
通過(guò)目視檢查和第7和第8條款的測(cè)試，看是否滿足5.2到5.7，且和適用的標(biāo)注要一致（見(jiàn)條款2）

5.2 絕緣和布線
當(dāng)提供電壓操作60s后，正極端子和電池組外露金屬表面除電氣接觸表面間的絕緣電阻在直流500V時(shí)，應(yīng)不少于5M?。
內(nèi)部布線和它們的絕緣應(yīng)足以抵抗預(yù)期最大電壓、電流和溫度要求。布線的排列應(yīng)確保在連接器間有足夠的間距和爬電距離。內(nèi)部連接的結(jié)構(gòu)完備，且足以滿足合理的可預(yù)見(jiàn)濫用條件。

5.3 排氣
電池組外殼和單體電池應(yīng)備有一個(gè)壓力釋放裝置，或在結(jié)構(gòu)上保證它們?cè)谀硞€(gè)閥值或限度值時(shí)能釋放電池內(nèi)部過(guò)大的壓力，以防止電池破裂、爆炸和自然。如果單體電池的外殼內(nèi)采用了某種密封方法來(lái)支撐單體電池，那在電池正常使用下，這種密封的類型和方式不能造成電池過(guò)熱，也不能妨礙壓力的釋放。

5.4 溫度、電壓、電流的管理
電池組應(yīng)在設(shè)計(jì)時(shí)防止電池發(fā)生不正常溫升情況。電池制造商設(shè)計(jì)電池應(yīng)有溫度、電壓和電流的限制規(guī)定。電池應(yīng)當(dāng)為設(shè)備制造商提供說(shuō)明書(shū)和充電指導(dǎo)，確保相關(guān)的充電器能維持在限制規(guī)定的溫度、電壓和電流內(nèi)充電。
注：在必要時(shí)，應(yīng)提供充放電是限制電流在安全范圍內(nèi)的方法。

5.5 連接端子
應(yīng)在電池外表面清楚的標(biāo)明端子的極性。連接端子的尺寸和形狀應(yīng)確保端子能承受預(yù)計(jì)的最大電流。連接端子的外表面應(yīng)是具有良好機(jī)械強(qiáng)度和耐腐蝕性的導(dǎo)電金屬。連接端子分布應(yīng)能盡可能小的預(yù)防短路
例外注意：如果外部鏈接器設(shè)計(jì)阻值極性的反接，設(shè)計(jì)細(xì)節(jié)到生產(chǎn)連接電池的外部連接器不需要極性的標(biāo)示。

5.6 單體電池組裝成電池組
5.6.1 規(guī)定
如果有多個(gè)電池被封裝在一個(gè)電池外殼內(nèi)，被用來(lái)組裝成電池（組）的單體電池應(yīng)具有相近的匹配容量、相同的設(shè)計(jì)、相同的化學(xué)體系、且有同一廠家生產(chǎn)。每個(gè)電池應(yīng)該有獨(dú)立的控制和保護(hù)。為了電池制造商或設(shè)計(jì)者能確保自身的設(shè)計(jì)和組裝，電芯的制造商應(yīng)該給出建議的限制電流、電壓和溫度。對(duì)于被設(shè)計(jì)成部分串聯(lián)在一起的單體電池進(jìn)行選擇性放電的電池組，應(yīng)加裝單獨(dú)的電路以防止由于不均勻放電造成單體電池極性反轉(zhuǎn)。保護(hù)電路組成應(yīng)當(dāng)適當(dāng)考慮添加提供結(jié)束設(shè)備。當(dāng)測(cè)試一個(gè)電池時(shí)，為符合本標(biāo)準(zhǔn)，電池制造商應(yīng)當(dāng)提供一份確認(rèn)測(cè)試報(bào)告。通過(guò)檢查是否符合。
5.6.2 鋰電池系列設(shè)計(jì)建議
每個(gè)電芯或每個(gè)由一組多個(gè)并聯(lián)的電芯的電壓應(yīng)當(dāng)不超過(guò)表4中規(guī)定的充電上限電壓，除便攜式電子設(shè)備或看似有相同功能的。? 在電池包裝和設(shè)備的設(shè)計(jì)上，可參考以下幾點(diǎn)：
A)對(duì)于由單個(gè)電芯或封裝的電芯組成的電池，建議電芯的充電電壓不要超過(guò)表4中規(guī)定的充電上限電壓。
B)對(duì)于由多個(gè)并列電芯或封裝電芯組成的電池，建議每個(gè)單體電池或封裝電池的電壓不要超過(guò)表4中貴低昂的充電上限電壓，可以通過(guò)檢測(cè)每個(gè)單體電芯或封裝電芯
C)對(duì)于由多個(gè)并列電芯或封裝電芯組成的電池，建議當(dāng)任何一個(gè)電芯或封裝電芯的電壓超過(guò)充電上限電壓時(shí)充電停止，可以檢測(cè)每個(gè)電芯或封裝電芯的電壓。

5.7 質(zhì)量計(jì)劃
制造商應(yīng)準(zhǔn)備質(zhì)量計(jì)劃，以規(guī)定對(duì)原料、原件、單體電池盒電池組的檢驗(yàn)流程，而且這個(gè)計(jì)劃應(yīng)覆蓋生產(chǎn)不同型號(hào)單體電池和電池的整個(gè)過(guò)程。制造商應(yīng)當(dāng)了解吱吱的加工能力，且應(yīng)當(dāng)建立必須的生產(chǎn)安全加工控制。

6 型式試驗(yàn)條件
對(duì)于鎳鎘和鎳氫系列的型式試驗(yàn)按照表1的規(guī)定數(shù)量進(jìn)行，鋰電池系列的按照表2數(shù)量進(jìn)行，且使用不超過(guò)6個(gè)月的單體電池或電池組進(jìn)行。除非另有規(guī)定，試驗(yàn)應(yīng)在20 °C ± 5 °C.環(huán)境溫度下進(jìn)行。
注：使用測(cè)試條件僅針對(duì)型式試驗(yàn)而言，不代表指定用途的操作都必須在該條件下進(jìn)行，同樣的，6個(gè)月的限制僅為了一致性的要求，不代表超過(guò)6個(gè)月的電池安全性能會(huì)降低。

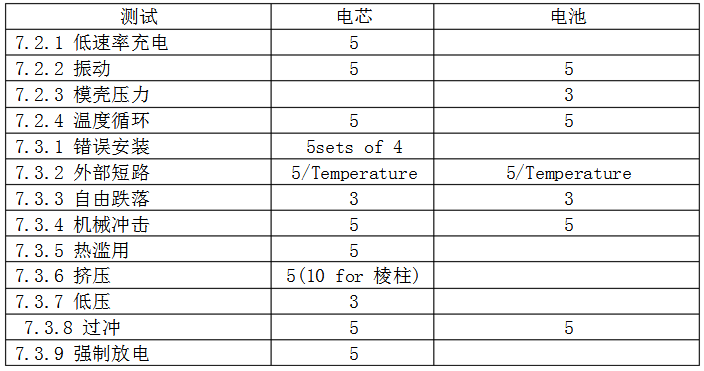

表1-型式試驗(yàn)樣品規(guī)格（鎳系列）

表2-型式試驗(yàn)樣品數(shù)（鋰系列）

7具體要求和測(cè)試（鎳系列）
7.1 測(cè)試目的的充電過(guò)程?? 除非在本標(biāo)準(zhǔn)中另外指明，為測(cè)試目的的充電過(guò)程應(yīng)按照制造商聲明的方法，在20°C± 5°C環(huán)境下進(jìn)行。
在充電前，電池應(yīng)在20°C ± 5 °C環(huán)境下，以0.2 I t A的電流恒流放電至指定的終止電壓
警告：如果沒(méi)有采取足夠的預(yù)防，這些測(cè)試過(guò)程可能造成傷害，測(cè)試應(yīng)在充分保護(hù)下有資質(zhì)和經(jīng)驗(yàn)的技術(shù)人員承擔(dān)。為防止燃燒，應(yīng)仔拿取這些電芯或電池，因?yàn)闇y(cè)試的結(jié)果可能會(huì)使它們的外殼溫度超過(guò)75℃.
7.2 預(yù)期使用
7.2.1 低倍率持續(xù)充電
a)要求：低倍率持續(xù)充電不應(yīng)引起著火和爆炸
b)測(cè)試：?jiǎn)误w電池充電完成后按照制造商規(guī)定的方法持續(xù)充電28天
c)接受準(zhǔn)則：不著火，不爆炸
7.2.2 振動(dòng)：
a)要求：在運(yùn)輸途中遭受振動(dòng)時(shí)，不應(yīng)引起泄漏、著火或爆炸。
b)測(cè)試：?jiǎn)误w電池或電池組在沖完電后按下列測(cè)試條件和表3的測(cè)試順序進(jìn)行振動(dòng)測(cè)試。在單體電池或電池組上施加振幅0.76mm的簡(jiǎn)諧振動(dòng)，最大行程為1.52mm。振動(dòng)頻率在10Hz到55Hz間以1Hz/min的速率變化。在每個(gè)安裝位置（振動(dòng)方向）上，頻率從10Hz到55Hz，然后再?gòu)?5Hz返回到10Hz應(yīng)在90 min ± 5 min內(nèi)完成。按下列的順序在相互垂直的三個(gè)方向上時(shí)間振動(dòng)。
步驟一：判斷被測(cè)試的電池的電壓是否為標(biāo)稱值。
步驟2-4：按表3的規(guī)定施加振動(dòng)。
步驟5：靜置1個(gè)小時(shí)，然后進(jìn)行感觀檢驗(yàn)。
C)接受條件：不找火，不爆炸，不泄漏

表3-振動(dòng)測(cè)試的條件

7.2.3高溫下模制殼體應(yīng)力
A)要求：在高溫環(huán)境下使用中外電池的內(nèi)部組件不應(yīng)暴露破。
B)測(cè)試方法：
電池（組）充電完成后暴露在適當(dāng)?shù)母邷刂幸耘袛嗤鈿さ耐暾?。電池放置在溫?0 °C ± 2 °C.的空氣循環(huán)的烘箱中。在烘箱中放置7小時(shí)后，移出烘箱，并回復(fù)恢復(fù)至室溫。
C)接受條件：電池外殼不發(fā)生致使內(nèi)部原件暴露在外的物理變形。
7.2.4 溫度循環(huán)
A)要求：反復(fù)暴露在高低溫中，不應(yīng)引起著火或爆炸。
B)測(cè)試按照下列過(guò)程進(jìn)行，溫度曲線如圖1所示? 單體電池或電池組完成充電后，按照下述過(guò)程在強(qiáng)制通風(fēng)櫥中承受溫度循環(huán)(–20 °C, +75 °C),
步驟1：將單體電池或電池組放置在75 °C ± 2 °C的環(huán)境溫度下4h.
步驟2：在30min內(nèi)將環(huán)境溫度降低到20°C ± 5°C，并保持最少2h.
步驟3：在30min內(nèi)將環(huán)境溫度降低到-20°C ± 2 °C，并保持4h.
步驟4：在30min內(nèi)環(huán)境溫度上升到20°C ±5°C，并保持至少2h.
步驟5：重復(fù)上述步驟4個(gè)循環(huán)。
步驟6：在第5次循環(huán)后，在至少有24h的恢復(fù)期間儲(chǔ)存并檢查電池。
注：本次試驗(yàn)可以在一個(gè)溫度可變的箱內(nèi)進(jìn)行，也可以在具有不同溫度的3個(gè)箱內(nèi)進(jìn)行。
C）接受準(zhǔn)則：無(wú)起火，無(wú)爆炸，無(wú)泄漏。

圖1 溫度循環(huán)曲線

7.3合理的可預(yù)見(jiàn)濫用
7.3.1 單體電池不正確安裝（電芯）
A)要求：將一個(gè)單體電池不正確安裝在多個(gè)單體電池裝置中，不應(yīng)引起燃燒或爆炸。
B)測(cè)試方法? 在其中一個(gè)單體電池不正確安全的情況下對(duì)充電完成后的單體電池進(jìn)行評(píng)估。4只相同品牌、型號(hào)、尺寸、壽命的充滿電的電芯串聯(lián)在一起，其中一只反極性放置。形成的組合體通過(guò)一個(gè)阻值為1Ω的電阻相連，直到泄壓孔或極性反放的單體電池的溫度回到室溫為止。或者，可以使用一個(gè)恒定的直流電源模擬單體電池反極性放置的情況。
C)接受準(zhǔn)則：不起火，不爆炸。

7.3.2 外部短路
A)要求：正負(fù)極端子間短路不應(yīng)引起著火或爆炸。
B)測(cè)試方法：兩組充滿電的單體電池或電池組分別放置在20°C±5°C和55°C±5°C環(huán)境中。每個(gè)單體電池或電池組用外電路總電阻80±20mΩ將正負(fù)極端子短路，單體電池或電池能短路維持24小時(shí)或到外殼溫度從最高溫度降低20%，二者取時(shí)間最短的。
C)接受準(zhǔn)則：不起火，不爆炸。

7.3.6 單體電池的擠壓
A)要求：?jiǎn)误w電池經(jīng)嚴(yán)重的擠壓（例如在廢物壓實(shí)機(jī)中處理時(shí)）不應(yīng)引起著火或爆炸。
B)測(cè)試方法：每個(gè)充滿電的單體電池放置于兩平面間進(jìn)行擠壓。擠壓由一個(gè)能施加13 kN ± 1 kN的液壓活塞提供。擠壓應(yīng)選擇能引起最不利結(jié)果的方式施加。一旦達(dá)到最大壓力或電壓驟然降低了初始電壓的1/3，應(yīng)釋放壓力。? 圓柱性或方形單體電池的長(zhǎng)軸應(yīng)平行于壓力機(jī)的擠壓平面。為對(duì)方形單體電池的長(zhǎng)邊和窄邊都進(jìn)行測(cè)試，應(yīng)相對(duì)于第一組測(cè)試的方向，將單體電池繞長(zhǎng)軸旋轉(zhuǎn)90°后進(jìn)行第二組測(cè)試。
C)接受準(zhǔn)則：不起火，不爆炸。

7.3.7 低壓力
A)要求：低壓力（例如在運(yùn)輸途中，處于飛行器貨艙中）不應(yīng)引起著火或爆炸。
B)測(cè)試方法：將充滿電的單體電池放置在環(huán)境溫度為20±5℃的真空箱中。在箱體密封后，將箱內(nèi)壓力逐漸降低到等于或低于11.6kpa（這是模擬15240m的海拔高度），并保持6h。
C)接受準(zhǔn)則：不起火，不爆炸，不泄漏。 7.3.8 鎳化學(xué)體系的過(guò)沖電
A)要求：以高于制造商指定的充電倍率和時(shí)間充電不應(yīng)引起著火和爆炸。
B)測(cè)試方法：完全放電的單體電池或電池組以2.5倍制造商推薦的充電電流充電，充電時(shí)間以能產(chǎn)生250%的充電量（250%的額定容量）為準(zhǔn)。
C)接受準(zhǔn)則：不起火，不爆炸。

7.3.9 強(qiáng)制放電（電芯）
A）要求：在多電芯的設(shè)備中單個(gè)電芯應(yīng)當(dāng)能承受極性的反接，且不會(huì)引起著火或爆炸。
B）測(cè)試：一個(gè)完全放電的電芯能夠承受1ItA的電流反充電90min.
C)接受條件：不起火，不爆炸。 8詳細(xì)要求和測(cè)試（鋰系列）

8.1 測(cè)試目的的充電過(guò)程
8.1.1 第一步
（這個(gè)充電過(guò)程適用于除8.1.2中規(guī)定以外的任何條款）? 除非本規(guī)定另外聲明，測(cè)試目的的充電過(guò)程需在外界溫度20°C ± 5°C下進(jìn)行，且使用制造商聲明的方法。
充電前，電池應(yīng)在20°C ± 5°C的環(huán)境溫度下以0.2ItA充電恒流電流放電至規(guī)定的終止電壓。
8.1.2第二步
（這個(gè)充電過(guò)程僅僅適用于8.3.1,8.3.2,8.3.4,8.3.5,和8.3.9）? 在高低溫測(cè)試完個(gè)放置1-4小時(shí)穩(wěn)定后，按照表格4中規(guī)定（一般是鋰鈷電池），電芯用充電上限電壓和最大充電電流沖電，直到充電電流減少到0.05ItA,用恒壓源充電。

表4-充電中的情形

如果電芯被規(guī)定的最高或最低充電溫度超過(guò)了表4中預(yù)估的最高或最低溫度，那么這個(gè)電芯可以充電，如果適合試驗(yàn)，應(yīng)在規(guī)定預(yù)估中最高上限加5℃和在最低的下限減5℃。電芯應(yīng)該滿足條款8.3.1、8.3.2、8.3.4、8.3.5和8.3.9。還應(yīng)提供一個(gè)合理的闡述確保電芯的安全。
注意 1：為了防止不同的上限充電電壓（例除LiCoO系列是4.25V），可以根據(jù)條款8.3.1、8.3.2、8.3.4和8.3.5適當(dāng)調(diào)整上限充電電壓和上限充電溫度，有一個(gè)合理的說(shuō)明確保電芯的安全（見(jiàn)圖A.1）
注意 2：新的化學(xué)系列可能并不會(huì)在標(biāo)準(zhǔn)中產(chǎn)生新的有效數(shù)字。
警告：如果沒(méi)有采取足夠的預(yù)防，這些測(cè)試過(guò)程可能造成傷害，測(cè)試應(yīng)在充分保護(hù)下有資質(zhì)和經(jīng)驗(yàn)的技術(shù)人員承擔(dān)。為防止燃燒，應(yīng)仔細(xì)拿取這些電芯或電池，因?yàn)闇y(cè)試的結(jié)果可能會(huì)使它們的外殼溫度超過(guò)75℃

8.2 預(yù)期用途
8.2.1 恒流電壓連續(xù)充電（電芯）
A）要求? 恒流電壓連續(xù)充電不應(yīng)引起著火或爆炸
B）測(cè)試? 充完電的電芯應(yīng)該按照生產(chǎn)廠家規(guī)定的充電7天
C)接受準(zhǔn)則:無(wú)著火，無(wú)爆炸，無(wú)泄漏
8.2.2 高溫外殼壓力
A）要求：在高溫使用中，電池內(nèi)部的零件不應(yīng)引起爆炸
B）測(cè)試: 根據(jù)8.1.1中步驟一，滿充電電池應(yīng)該暴露在適當(dāng)?shù)母邷刂幸栽u(píng)估外殼的完整性。電池放置在溫度70℃±2℃空氣對(duì)流的烘箱中7小時(shí)后，拿出烘箱后恢復(fù)至室溫。
C) 接受準(zhǔn)則： 外殼不能發(fā)生導(dǎo)致內(nèi)部組件暴露的物理變形。

8.3 合理的可預(yù)見(jiàn)濫用
8.3.1 外部短路（電芯）
A） 要求： 在室溫環(huán)境中電芯的正負(fù)極短外部短路不應(yīng)引起著火或爆炸。
B）測(cè)試： 根據(jù)8.1.2的第二個(gè)步驟給每個(gè)電芯充滿電。用一外部電阻80mΩ±20mΩ的導(dǎo)線連接電芯的正負(fù)極端使其外部短路，在試驗(yàn)中的電芯能維持24小時(shí)或外部溫度下降到最高溫升值的20%，滿足其一即可。
C）接受準(zhǔn)則: 無(wú)著火，無(wú)爆炸

8.3.2 外部短路（電池）
A)要求： 電池外部正負(fù)極短路不應(yīng)引起著火或爆炸。
B)測(cè)試：按照8.1.2中步驟二將每個(gè)電池充滿電后貯存在環(huán)境溫度55℃±5℃中。用一外部電阻80mΩ±20mΩ的導(dǎo)線連接電芯的正負(fù)極端使其外部短路，在試驗(yàn)中的電芯能維持24小時(shí)或外部溫度下降到最高溫升值的20%，滿足其一即可。然而，為了防止在短路中電流的迅速減少，電池組應(yīng)當(dāng)在電流達(dá)到最終的低壓狀態(tài)后繼續(xù)試驗(yàn)一小時(shí)。這種典型處于一種情形，電池組的每個(gè)電芯的電壓在0.8v以下和在30min內(nèi)電壓減小到小于0.1v
C）接受準(zhǔn)則: 無(wú)著火，無(wú)爆炸
8.3.3? 自由跌落
A)要求:電池或電芯在跌落時(shí)（例如，從工作臺(tái)的頂端）不應(yīng)引起著火或爆炸。
B)測(cè)試：自由跌落在環(huán)境溫度20℃±5℃下進(jìn)行，按照8.1.1中的步驟一，每個(gè)電池處于滿電狀態(tài)。每個(gè)滿電的電池或電芯需要從高10m處跌落到水泥地板上，重復(fù)3次。電池或電芯在跌落時(shí)應(yīng)在隨機(jī)的方向上都有一個(gè)沖擊力。測(cè)試完后，電池或電芯應(yīng)放置一小時(shí)，然后視覺(jué)檢查。
C)接受準(zhǔn)則：無(wú)著火，無(wú)爆炸。

8.3.4 熱濫用（電芯）
A)要求：在極端的高溫中不應(yīng)引起著火或是爆炸。
B)測(cè)試：根據(jù)8.1.2中的步驟二將每個(gè)電芯充滿電后，放置在一個(gè)有引力或循環(huán)空氣對(duì)流的烘箱中，烘箱的溫度以5℃/min±2℃/min速度升至130℃±2℃.電池需要放置在此環(huán)境中10min(大電芯需要30min),試驗(yàn)終止。
C)接受準(zhǔn)則：無(wú)著火，無(wú)爆炸。
8.3.5 擠壓（電芯）
A)要求：電芯在接受嚴(yán)厲的擠壓后不應(yīng)引起著火或是爆炸
B)測(cè)試：根據(jù)8.1.2中的上限充電溫度，按照步驟二充電，每個(gè)充滿電的電芯在室溫環(huán)境中，可在兩個(gè)平面之間直接移動(dòng)和擠壓。擠壓的壓力由一個(gè)可產(chǎn)生13KN±1KN液壓的油缸提供。擠壓過(guò)程可能會(huì)有不好的結(jié)果。一旦達(dá)到最大壓力，或是有一個(gè)隨機(jī)的電壓下降至原始電壓的1/3，或是與原尺寸相比發(fā)生了10%的變形，即可釋放壓力（無(wú)論哪種情況先發(fā)生，那應(yīng)當(dāng)標(biāo)明應(yīng)力該釋放了）
c)接受準(zhǔn)則：不起火，不爆炸。

8.3.6 過(guò)充電
A)要求：按照生產(chǎn)產(chǎn)商的說(shuō)明書(shū)電池長(zhǎng)時(shí)間充電不應(yīng)引起起火或是爆炸。
b)測(cè)試:試驗(yàn)應(yīng)當(dāng)在環(huán)境溫度20℃±5℃中進(jìn)行，每個(gè)測(cè)試電池應(yīng)當(dāng)以0.2It的恒流電流放電至生產(chǎn)廠家的規(guī)定的終止電壓。然后樣品電池用一個(gè)2.0It的恒流電流充電，使用供給的電壓（不能超過(guò)充電器建議的最大電壓-達(dá)不到要求的值，每個(gè)電芯的電壓設(shè)置為5V）足夠提供整個(gè)測(cè)試過(guò)程的2.0It的電流，或是提供的電壓已經(jīng)達(dá)到。每個(gè)測(cè)試電池應(yīng)當(dāng)連接一個(gè)熱電偶。對(duì)于電池組，應(yīng)當(dāng)要采取電池組外殼的溫度，試驗(yàn)一直延續(xù)到外殼的溫度達(dá)到穩(wěn)定狀態(tài)（30min內(nèi)變化小于10℃）或是回復(fù)到環(huán)境溫度方可結(jié)束
c)接受準(zhǔn)則：不起火，不爆炸。
8.3.7 強(qiáng)制放電 （電芯）
a)要求：在一多元電芯組中的電芯應(yīng)當(dāng)能夠承受住極性的反接，不起火，不爆炸。
b)測(cè)試：一個(gè)完全放電狀態(tài)的電芯承受1It電流反向充電90min c)接受準(zhǔn)則：不起火，不爆炸
8.3.8 運(yùn)輸測(cè)試
關(guān)于鋰離子電池國(guó)際運(yùn)輸?shù)囊?guī)定是根據(jù)聯(lián)合國(guó)推薦的《危險(xiǎn)品運(yùn)輸》設(shè)定，測(cè)試要求按照《聯(lián)合國(guó)測(cè)試規(guī)則手冊(cè)》定義。當(dāng)規(guī)則要修改時(shí)，應(yīng)咨詢最新版本。對(duì)于引用運(yùn)輸在IEC62281中有列出，制造商的材料可以提供出證明合格。

8.3.9 設(shè)計(jì)評(píng)估-強(qiáng)制內(nèi)部短路（電芯）
a) 要求：對(duì)于圓柱形和棱柱形電芯的強(qiáng)制內(nèi)部短時(shí)試驗(yàn)不應(yīng)引起著火。電芯制造商應(yīng)保持一個(gè)記錄來(lái)達(dá)到要求，在經(jīng)歷電芯制造商或第三方檢測(cè)機(jī)構(gòu)測(cè)試后，電芯制造商應(yīng)制作一個(gè)新的設(shè)計(jì)評(píng)估。? 這種國(guó)家規(guī)定的測(cè)試只適用于法國(guó)，日本，韓國(guó)和瑞士，對(duì)聚合物電芯不做要求。
b)測(cè)試：根據(jù)以下測(cè)試步驟強(qiáng)制內(nèi)部短路在+10℃和+45℃的房間內(nèi)進(jìn)行（房間內(nèi)部的環(huán)境溫度
1） 樣品的數(shù)量：
測(cè)試應(yīng)當(dāng)在5個(gè)可再?zèng)_鋰離子電芯上進(jìn)行
2） 充電步驟：
i)充放電條件
根據(jù)制造商的建議樣品需在20℃±5℃下充電。然后樣品在20℃±5℃溫度下以0.2It恒流電流放電至生產(chǎn)廠家規(guī)定的終止電壓。
ii)儲(chǔ)存步驟? 按照表格5中的規(guī)定測(cè)試電芯需要再環(huán)境溫度下儲(chǔ)存1-4小時(shí)
iii)環(huán)境溫度

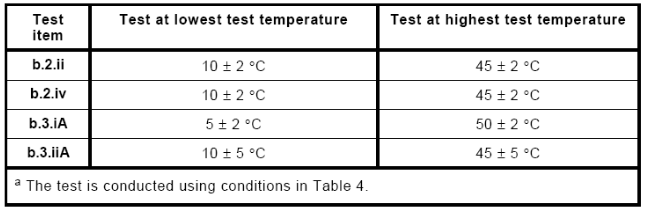

表 5 電芯測(cè)試的環(huán)境溫度:

iv)強(qiáng)制內(nèi)部短路測(cè)試充電步驟:
根據(jù)表格5，試驗(yàn)電芯應(yīng)在環(huán)境溫度下充電，按照生產(chǎn)產(chǎn)家規(guī)定的上限充電電壓恒流電流，用恒壓電壓連續(xù)充電，在上限充電電流下降到0.05ItA.
3)按壓帶有鎳離子的繞線核心:
測(cè)試需要溫度控制箱和專業(yè)的按壓設(shè)備。按壓設(shè)備部分的移動(dòng)應(yīng)道以恒速移動(dòng)，且能夠在檢測(cè)到短路時(shí)立即停止。
i) 試驗(yàn)的準(zhǔn)備
A 根據(jù)表格5中的規(guī)定烘箱的溫度是可以控制的，樣品準(zhǔn)備指南按照附表A中提供;

將鋁疊層袋和加入鎳片的卷芯放入溫箱中45±15min。
B 從密封包裝中取出卷芯連接電池測(cè)量電壓連接電偶測(cè)量卷芯表面溫度。將卷芯放置在壓力設(shè)備中放置了鎳片的位置的夾具下方。
注：為了避免電解液蒸發(fā)，取出卷芯到設(shè)備鎖定關(guān)上溫箱門(mén)這個(gè)步驟需在10min之內(nèi)進(jìn)行。
C 取出絕緣片然后關(guān)閉溫箱門(mén)。

ii）內(nèi)部短路：
A 確認(rèn)卷芯表面溫度按照表 5 規(guī)定那樣，然后開(kāi)始測(cè)試。

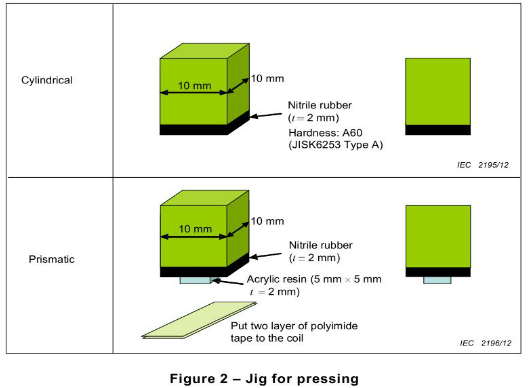

B 壓力設(shè)備的底表面是用丁晴橡膠或丙烯酸類橡膠制造，穿入10mm x 10mm 不銹鋼鋼軸。壓力夾具的詳細(xì)規(guī)格見(jiàn)圖2，丁晴橡膠基底用于圓柱形電池測(cè)試。對(duì)方形電池 5mm x 5mm(2mm厚）丙烯酸橡膠至于丁晴橡膠表面。夾具以0.1mm/s 的速度壓向卷芯，同時(shí)監(jiān)控電池電壓。當(dāng)由于內(nèi)部短路引發(fā)電壓徙降，立刻停止夾具下降并保持夾具不動(dòng) 30s 然后降低壓力。電壓監(jiān)控每秒100次，一旦電壓下降超過(guò)50mV 表面內(nèi)部短路已經(jīng)發(fā)生。如果壓力達(dá)到800N（圓柱電池）或者400N（方形電池）立即停止下降并保持此位置。

C）接受準(zhǔn)則：
不起火（當(dāng)內(nèi)部短路發(fā)生時(shí)記錄壓力，此時(shí)不起火）

9 安全信息：
使用熱特別是濫用含有堿性或者非酸性電解液的二次單體電池和電池組會(huì)導(dǎo)致產(chǎn)生危險(xiǎn)或傷害。二次單體電池和電池組的制造商提供電流、電壓和他們的產(chǎn)品的使用限制溫度。制造商應(yīng)確保設(shè)備制造商、直接銷售者、最終用戶能獲得可以最小化或避免這些危險(xiǎn)的信息。

制造商有責(zé)任告知最終使用包含二次單體電池和電池組的設(shè)備所產(chǎn)生的潛在風(fēng)險(xiǎn)。終端制造商需建立系統(tǒng)分析來(lái)確保獨(dú)特的電池設(shè)計(jì)，能預(yù)防使用產(chǎn)品可能發(fā)生的危險(xiǎn)。最終使用者須被提供任何設(shè)計(jì)到風(fēng)險(xiǎn)的建議的系統(tǒng)分析報(bào)告。
